MULTILINEA OMNI C

Descripción:

  • Equipo motorizado de alta capacidad de carga con sistema “eje continuo”, con poleas alveolares distribuidas sobre un eje común y tiros de cadena.
  • OMNI C está destinado al movimiento vertical de barras de iluminación, decorados o techos acústicos en teatros, auditorios o salas culturales, solventando instalaciones de motorización en posiciones especiales.
Category:

Description

Descripción:
• Equipo motorizado de alta capacidad de carga con sistema “eje continuo”, con poleas alveolares distribuidas sobre un eje común y tiros de cadena.
• OMNI C está destinado al movimiento vertical de barras de iluminación, decorados o techos acústicos en teatros, auditorios o salas culturales, solventando instalaciones de motorización en posiciones especiales.

Características generales:
• OMNI C permite ser ubicado en escenarios con altura limitada o sin salas de motores.
• Cada cadena de tiro se recoge en bolsas individuales.
• Velocidad variable hasta 0,15 m/s.
• Carga máxima hasta 40 kN.
• Recorrido hasta 30 m.
• Hasta 8 líneas de tiro mediante cadenas.
• Operación en velocidad fija o variable.

• Equipo eléctrico con: protecciones independientes en coordinación tipo 2 y control redundante de potencia y frenos.
• Preparado para su utilización con los sistemas de control de motores Chemtrol i-Control GX1, i-Control PX1m e i-Control E.

Componentes básicos:

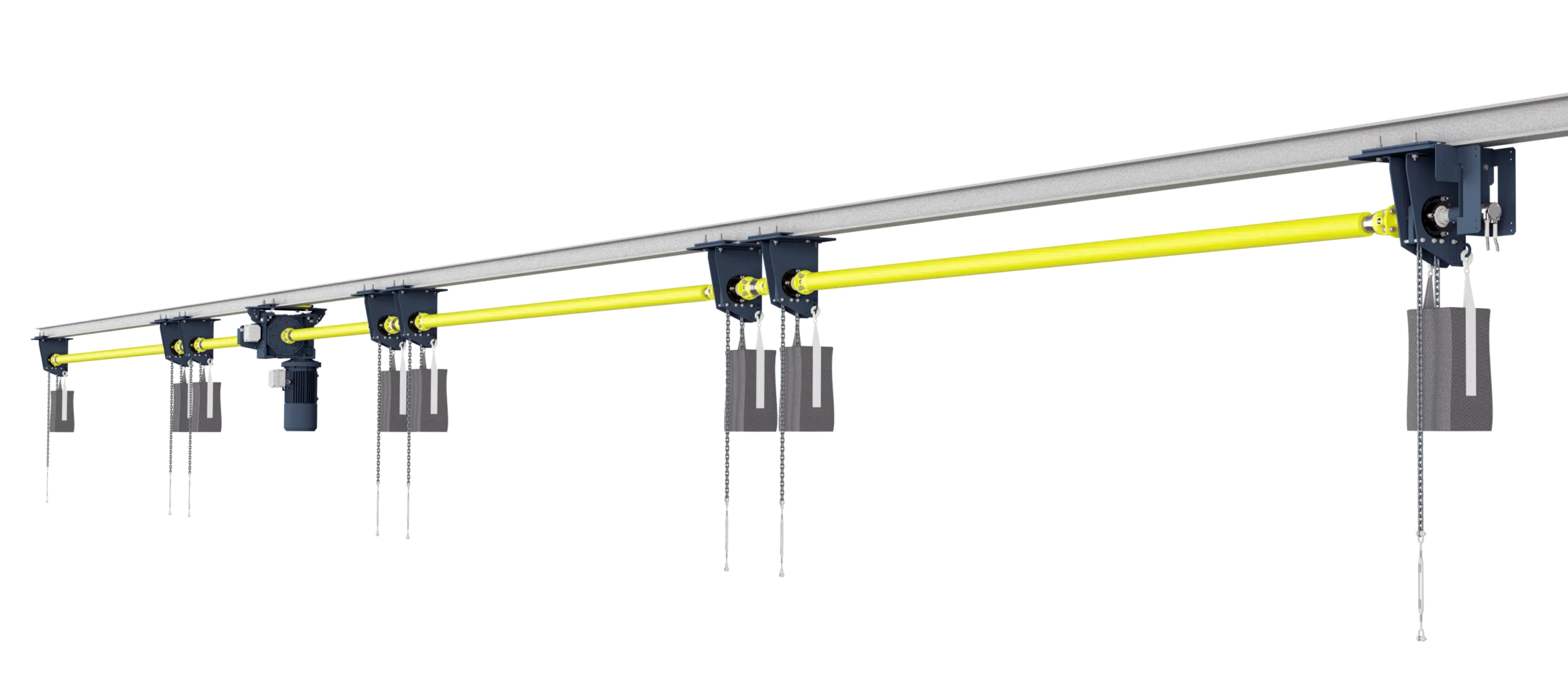

• OMNI C está formado por un motor y varias poleas alveolares de cadena, unidos entre sí con ejes cardan. El uso de poleas no es requerido.
• Reductor sinfín-corona.
• Freno silencioso.
• Variador de frecuencia (no incluido en modelos de velocidad fija).
• Finales de carrera de posición y seguridad.
• Encoder absoluto e incremental o encoder de doble canal.
• Célula de carga con señal en bucle de corriente.

Normativa básica aplicable:
OMNI C cumple con las siguientes regulaciones CE:
• Directiva de máquinas 2006/42/CE
• Directiva de bajo voltaje LVD 2006/42/CE
• Directiva de compatibilidad magnética 2004/18/CE

Diseñado de acuerdo con:
• EN 17206/DIN 56950
• EN ISO 12100
• EN 60204-32

Ficha técnica

Brand

Chemtrol
